 POLIEDROS REGULARES

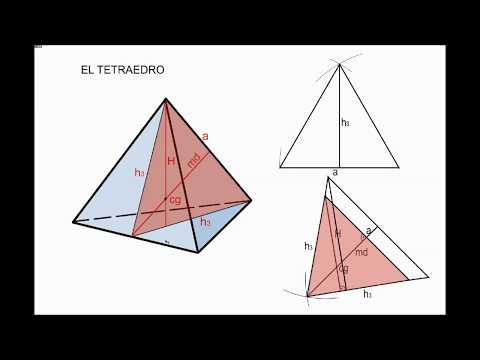

EL TETRAEDRO

TETRAEDRO APOYADO EN UNA CARA EN UNA CARA EN EL PLANO HORIZONTAL.

TETRAEDRO APOYADA UNA CARA EN UN PLANO OBLÍCUO 👈

TETRAEDRO APOYADO EN UNA ARISTA EN EL PLANO HORIZONTAL

TETRAEDRO APOYADO EN UN VÉRTICE EN EL PLANO HORIZONTAL

INTERSECCIÓN RECTA OBLICUA Y TETAEDRO

Sección por un plano oblicuo.

Dado el cuerpo por sus proyecciones calcularemos la sección generada por el plano secante P en él mediante un cambio de plano vertical. Mediante este cambio el plano secante queda convertido en proyectante vertical de modo que podemos apreciar la sección directamente en las nuevas proyecciones verticales de la figura.

Verdadera magnitud de la sección.

Para mayor brevedad abatimos, sobre el plano horizontal de proyección para su cálculo, la traza vertical P’1 del plano secante obtenida tras el cambio y a partir de ella el propio plano y el polígono de la sección en él contenido. Figura 5.

HEXAEDRO

HEXAEDRO APOYADO EN UNA CARA EN EL PLANO HORIZONTAL

HEXAEDRO APOYADO EN UNA ARISTA

HEXAEDRO APOYADO EN UN VÉRTICE EN EL PLANO HORIZONTAL

INTERSECCIÓN HEXAEDRO RECTA👈

INTERSECCIÓN HEXAEDRO PLANO OBLICUO 👈

HEXAEDRO SELECTIVIDAD JUNIO 2006 VALENCIA 👈

SECCIÓN DE UN HEXAEDRO POR UN PLANO OBLICUO MEDIANTE CAMBIO DE PLANO.

OCTAEDRO

OCTAEDRO APOYADO EN UNA CARA EN EL PLANO HORIZONTAL

EJERCICIO PAU

OCTAEDRO APOYADO EN UNA ARISTA Y EN UN VÉRTICE.

DODECAEDRO

DODECAEDRO APOYADO EN UNA CARA

ICOSAEDRO

ICOSAEDRO APOYADO EN UN VÉRTICE
